Mount Logan 5 Triangulum

Opis

Przestrzenna konstrukcja wspinaczkowa w kształcie diamentu z mostkiem wejściowym i zjeżdżalnią prostą. Konstrukcja zbudowana jest z połączonych ze sobą stalowych rur i opiera się na czterech punktach podparcia, schodzących się do wewnątrz bryły. Rury łączą się ze sobą za pomocą siedemnastu metalowych kul, które tworzą wierzchołki konstrukcji. W każdej z kul znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin o grubości 18 mm. Łączenie krzyżujących się lin następuje poprzez fabrycznie zaciskane aluminiowe kulki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Wewnątrz sieci znajduje się 5 platform liniowych. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji, co potwierdza logotyp PCA lub równoważnej zagranicznej jednostki akredytującej, znajdujący się na certyfikacie. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

Urządzenie zawiera

• Sztywną konstrukcję w kształcie diamentu z czterema punktami podparcia, wykonaną ze stalowych rur,
• 17 metalowych kul łączących rury, stanowiących wierzchołki bryły,
• System regulacji naciągu lin znajdujący wewnątrz każdej z kul (w każdym punkcie łączenia się rur konstrukcyjnych),
• Sieć główną ze zbrojonych lin o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia,
• 5 platform: 1 duża o wymiarach 1,68 x 1,68 m i 4 mniejsze o wymiarach 0,35 x 0,35 m, znajdujących się wewnątrz sieci głównej wykonanych z lin o grubości 16 mm
• Łączniki lin, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.)
• 1 zjeżdżalnię prostą wykonaną ze stali nierdzewnej zamontowana na wysokości 1,80 m,
• 1 trap wejściowy wykonany z liny tworzącej kratkę (w punkcie łączenia się lin znajdują się kulki) o wymiarze 5 x 1,8 m,
• 1 hamak z lin o długości 3,10 m,
• 1 drabinkę linową ze szczeblami wykonanymi z drewna, o wysokości 1,80 m,
• 1 pionową linę wspinaczkową schodzącą do ziemi z zamocowanymi krążkami uławiającymi wspinanie się (tzw. „krople deszczu") o długości 1,80 m.
• Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 4 punkty podparcia konstrukcji urządzenia.

Dane techniczne

• Wymiary urządzenia (LxWxH): 8,3 x 10,4 x 5,5 m
• Strefa bezpieczeństwa: 11,6 x 13,9 m
• Maksymalna wysokość upadku: 1,9 m
• Grubość lin sieci urządzenia: 18 mm, grubość lin platform: 16 mm
• Ilość użytkowników: 60 osób
• Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę akredytowaną dla danego programu certyfikacji
• Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

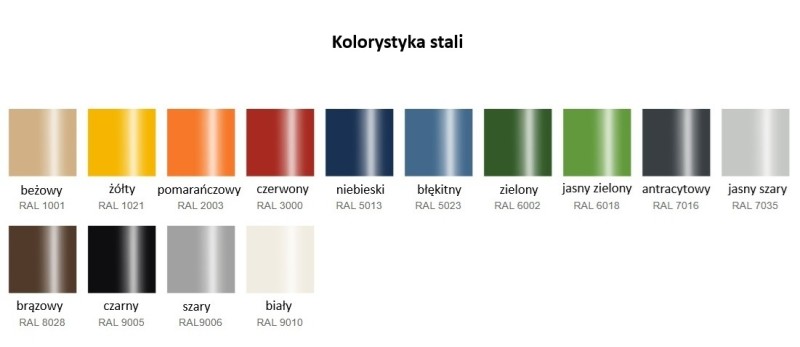

• Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo, konstrukcja połączona jest stalowymi kulami, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE.

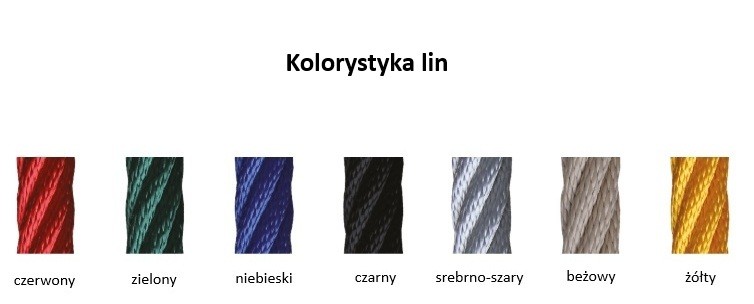

• Sieć główna wykonana jest z sześciożyłowych poliamidowych zbrojonych lin o grubości 18 mm, a ewentualne dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z lin o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach.
• Łączniki lin, występujące w miejscach krzyżowania się lin głównych, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się także stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach. Powyższe nie dotyczy łączników lin platform.
• Zjeżdżalnia wykonana jest ze stali nierdzewnej.
• Krążki pionowej liny wspinaczkowej (tzw. „krople deszczu”) wykonane z polietylenu, średnica 60 mm wysokość 35 mm.
• Rury konstrukcji urządzenia i słupy od ewentualnych przyłączy posiadają specjalne tuleje w miejscach, w których łączą się z linami. Przez tuleje liny wprowadzane są do wnętrza rur, w których odbywał się bezpieczne i trwałe łączenie lin z konstrukcją. Nie wolno stosować klamr.
• Opcjonalny system montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 4 punkty podparcia konstrukcji urządzenia wykonana ze stali galwanizowanej.
