Vaalserberg 2

Kod produktu: SB-PI-002

Opis

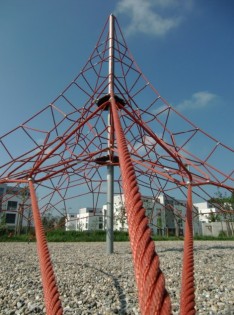

Piramida wspinaczkowa z dwoma masztami centralnymi, czterema platformami i sześcioma odciągami. Urządzenie posiada regulację naciągu lin.

Urządzenie zawiera

  • 2 maszty konstrukcyjne jednakowej wielkości
  • 2 płyty montażowe, na których ustawiane są maszty, (nie dopuszcza się betonowania masztów w gruncie),
  • Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramid. Mogą być wykonane w 6 różnych kolorach.
  • Sieć wewnętrzną wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia równomiernie całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. tworzy platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
  • Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
  • Jedną platformę linową łączącą sąsiednie piramidy,
  • 2 elastyczne platformy w kolorze czarnym na każdej z piramid,
  • Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin oraz dodatkowymi linami bezpieczeństwa (zabezpieczenie na wypadek zerwania którejś z lin konstrukcyjnych).

Dane techniczne

  • Wymiary urządzenia (LxWxH): 7,30 x 12,30 x 3,80 m
  • Strefa bezpieczeństwa: 10,30 x 15,30 m
  • Maksymalna wysokość upadku: 0,90 m
  • Ilość użytkowników: 48 osób
  • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

  • Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
  • Sieć wewnętrzna wykonana jest z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 20 mm a liny konstrukcyjne (zewnętrzne) mają grubość 22 mm. Liny konstrukcyjne przebiegają bez żadnych łączników od kotew do szczytu piramid. Sieć może być wykonana w 6 różnych kolorach jednocześnie.
  • Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
  • Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
  • Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach. Liny konstrukcyjne zabezpieczone są na wypadek zerwania dodatkową liną bezpieczeństwa (patrz rysunek poniżej).
  • W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox.
  • Wszystkie fundamenty kotew umieszone są planie elipsy otaczającej piramidy. Ze względów bezpieczeństwa nie dopuszcza się stosowania fundamentów w przestrzeni pomiędzy piramidami.
