K2

Kod produktu: SB-PI-014

Opis

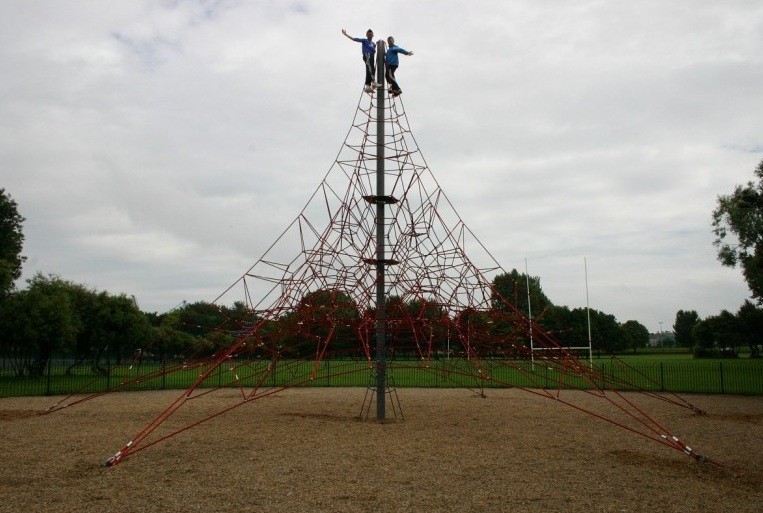

Piramida wspinaczkowa z masztem centralnym, dwoma platformami i sześcioma odciągami. Urządzenie posiada regulację naciągu lin.

Urządzenie zawiera

  • 1 maszt konstrukcyjny
  • 1 płyta montażowa, na której ustawiany jest maszt, (nie dopuszcza się betonowania masztów w gruncie),
  • Liny konstrukcyjne (główne) wykonane z 6-cio żyłowej poliamidowej, zbrojonej liny o grubości 22 mm. Liny konstrukcyjne ze względów bezpieczeństwa stanowią jeden element - przebiegają bez żadnych łączników od kotew do szczytu piramidy. Mogą być wykonane w 6 różnych kolorach.
  • Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
  • Łączniki lin w formie aluminiowych kul (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych), łączniki platform,
  • 2 elastyczne platformy w kolorze czarnym
  • Kotwy fundamentowe wraz z śrubami regulującymi naciąg lin.

Dane techniczne

  • Wymiary urządzenia (LxWxH): 15,80 x 15,80 x 9,30 m
  • Strefa bezpieczeństwa: 18,80 x 18,80 m
  • Maksymalna wysokość upadku: 2,60 m
  • Ilość użytkowników: 95 osób
  • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

  • Maszt wykonany jest z rury stalowej, galwanizowanej (istnieje możliwość malowana proszkowego na dowolny kolor), ze względów statycznych nie dopuszcza się betonowanie masztów w gruncie,
  • Sieć wewnętrzną, wykonaną z 6-cio żyłowych poliamidowych, zbrojonych lin o grubości 20 mm. Sieć wypełnia RÓWNOMIERNIE całą wewnętrzną przestrzeń piramidy (NIE tylko powierzchnię bryły i ewent. płaskie platformy wewnętrzne).  Sieci mogą być wykonane w 6 różnych kolorach jednocześnie.
  • Wewnętrzne aluminiowe, fabrycznie zaciskane łączniki lin w kształcie kulek (nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu np. w formie koniczynek, odkuwki lub innych) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach.
  • Elastyczne platformy mocowane są do lin płaskimi aluminiowymi łącznikami. Przez otwory platform przechodzi maszt konstrukcyjny urządzenia, który umieszczony jest w betonowym fundamencie.
  • Sieć mocowana jest do podłoża przy użyciu śrub regulujących naciąg oraz kotew umieszczonych w betonowych fundamentach.
  • W przypadku instalacji nawierzchni bezpiecznych wylewanych należy stosować fundamenty w systemie Spannbox.
