Carrantuohill 1

Kod produktu: SB-BL-008

Opis

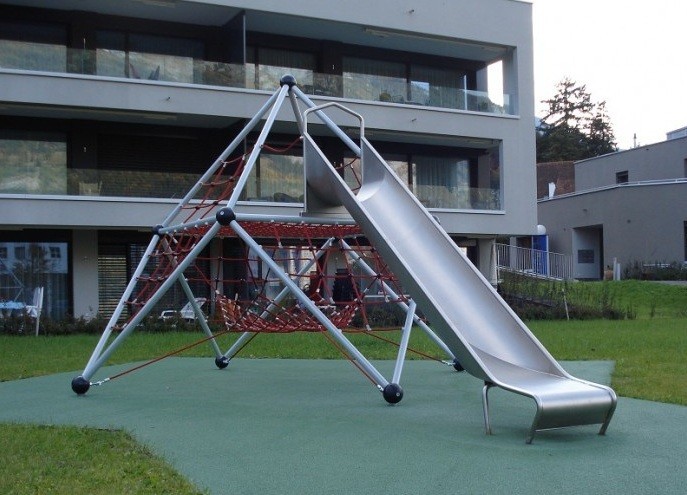

Przestrzenna konstrukcja wspinaczkowa ze zjeżdżalnią. Konstrukcja posiada boki wypełnione linową siecią umożliwiającą wspinaczkę. Na szczycie znajduje się linowa platforma. Pod platformą wisi nieduża linowa platforma. Rozszerzająca się u podstawy konstrukcja posadowiona jest na czterech punktach podparcia. Dzięki systemowi 1-2-3 konstrukcja urządzenia jest instalowana bez użycia betonu (nie dotyczy zjeżdżalni). Urządzenie posiada regulację naciągu lin umieszczoną w kulach łączących.

Urządzenie zawiera

  • Sztywną konstrukcję z 4 punktami podparcia, wykonaną ze stalowych rur połączonych kulami łącznikowymi,
  • 4 trójkąne boki wypełnione siecią wspinaczkową,
  • 4 trójkątne boki zabezpieczone linową barierką,
  • 1 platformę główną wykonaną z gęstej sieci,
  • 1 zjeżdżalnię w całości wykonaną ze stali nierdzewnej matowionej,
  • 1 platformę mniejszą (zawieszoną na linach) wykonaną z sieci o większych oczkach,
  • Aluminiowe łączniki lin w formie kul (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.), łączniki platform,
  • Mechanizm naciągowy sieci SECUCOPE regulujący naciąg lin, znajdujący się w kulach łączących (w punkach łączenia się rur konstrukcyjnych),
  • System montażowy 1-2-3, tj. specjalną ramę metalową łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.

Dane techniczne

  • Wymiary urządzenia (LxWxH): 4,20 x 6,30 x 2,90 m
  • Strefa bezpieczeństwa: 7,20 x 9,80 m
  • Maksymalna wysokość upadku: 1,50 m
  • Ilość użytkowników: 29 osób
  • Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014

Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

  • Konstrukcja wykonana jest ze stalowych rur galwanizowanych i malowanych proszkowo,
  • Konstrukcja połączona jest stalowymi kulami łączącymi, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE;
  • Sieć wykonana jest z sześciożyłowej poliamidowej zbrojonej liny o grubości 18 mm,
    a dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z liny
    o grubości 16 mm. Sieć może być wykonana w 7 różnych kolorach. Istnieje możliwość wykonania sieci w kilku kolorach jednocześnie;
  • Wewnętrzne łączniki lin mają kształt kulisty (nie tzw. koniczynka w formie oplotu z drutu, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach;
  • Platforma górna oraz jej linowe barierki wyposażone są w tulejowy system łącznikowy - łączenie liny bezpośrednio ze sztywną konstrukcją urządzenia;
  • Zjeżdżalnia w całości wykonaną ze stali nierdzewnej matowionej,
  • System montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.
